Luminoscope®, dé koplamptester
De Luminoscope® koplamptesters zijn de internationale standaard op het vlak van uitlijn- en koplampafstelapparaten.
Ze worden gebruikt in werkplaatsen, carrosseriebedrijven, keuringscentra én autofabrieken. Luminoscope®-koplampafstelapparaten bestaan in soorten en maten, van het visuele basistoestel tot onze hoogtechnologische, op camera-gebaseerde elektronische koplamptesters.
Luminoscope® PRO:
koplamptester op topniveau
De Luminoscope® PRO (SLA 40) is het meest compacte elektronische koplampafregelapparaat.
Naast het vernieuwde design is ook de snelheid een sterke troef. Dit toestel is via smartphone, tablet of laptop eenvoudig vanop afstand te besturen. Deze koplamptester kan zowel dimlichten, grootlichten als mistlichten controleren en ondersteunt elk lichttype: xenon, halogeen, bi-elliptisch, led en Matrix-ledkoplampen.
Algoritmes voor het afregelen/controleren van ECE, SAE en Japanse koplampen (dimlicht, grootlicht en mistlicht) van elk type:
xenon, halogeen, bi-elliptisch, led, Matrix-ledkoplamp
Uniek meetalgoritme dat zelf het type koplicht kan identificeren en zodoende toepasbaar op elk merk en type licht
Gebruiksvriendelijk 7” touchdisplay voor eenvoudige bediening van het toestel en visualisatie van de licht/donkergrens (cut-off-line) op het lichtbeeld
Registreren en bewaren van elke lichtmeting
Buitengewoon korte startup- en cyclustijd
Intelligent camerasysteem voor real-time visualisatie van de koplamp tijdens het afregelen
Bediening op afstand van het toestel op gsm, tablet en PC via VNC
Uniek positiecontrolesysteem centreert de Luminoscope® PRO voor de lichtbundel
Zowel voor links- als rechtsbestuurde voertuigen
Standaard groene lijnlaser (130°) voor uitlijning ten opzichte van het voertuig
Geïntegreerde elektronische waterpasmodule om de meting te normaliseren ten aanzien van kleine variaties in de vloerhelling op apparaatniveau
Koplampafregelapparaat op rails of rubberwielen
Vloerhelling instelbaar voor iedere testzone (ter compensatie van de voertuighelling)
Extra grote lens
(27,5 x 18,0 centimeter) concentreert de lichtstralen zonder optische vervorming
Roteerbare kolom voor de loodrechte uitlijning van het optisch meetblok ten opzichte van het voertuig
Robuuste plaatwerk behuizing
WiFi, USB
voor communicatie met externe apparaten
Oplaadbare batterij (inclusief lader)
Optionele gereedschapshouder
Optionele stofhoes
| Meetbereik | 230 – 1300 mm |
| Meettolerantie | ± 1 cm/10m (0,1%) |
| Meetprecisie | 1 cm/10m (0,1%) |
| Lichtintensiteitsmeting | 0 – 250 kcd |
| Afmetingen | 630x570x1602 mm |
| Gewicht | ≈ 45 kg |
| Voedingsspanning | 12 VDC (≥ 3 A) |
| Connectiviteit | WiFi, USB |
| Varianten | Double Rail (DR), Single Rail (SR), No Rail (NR) |
| Opties | Werktuighouder, stofhoes |

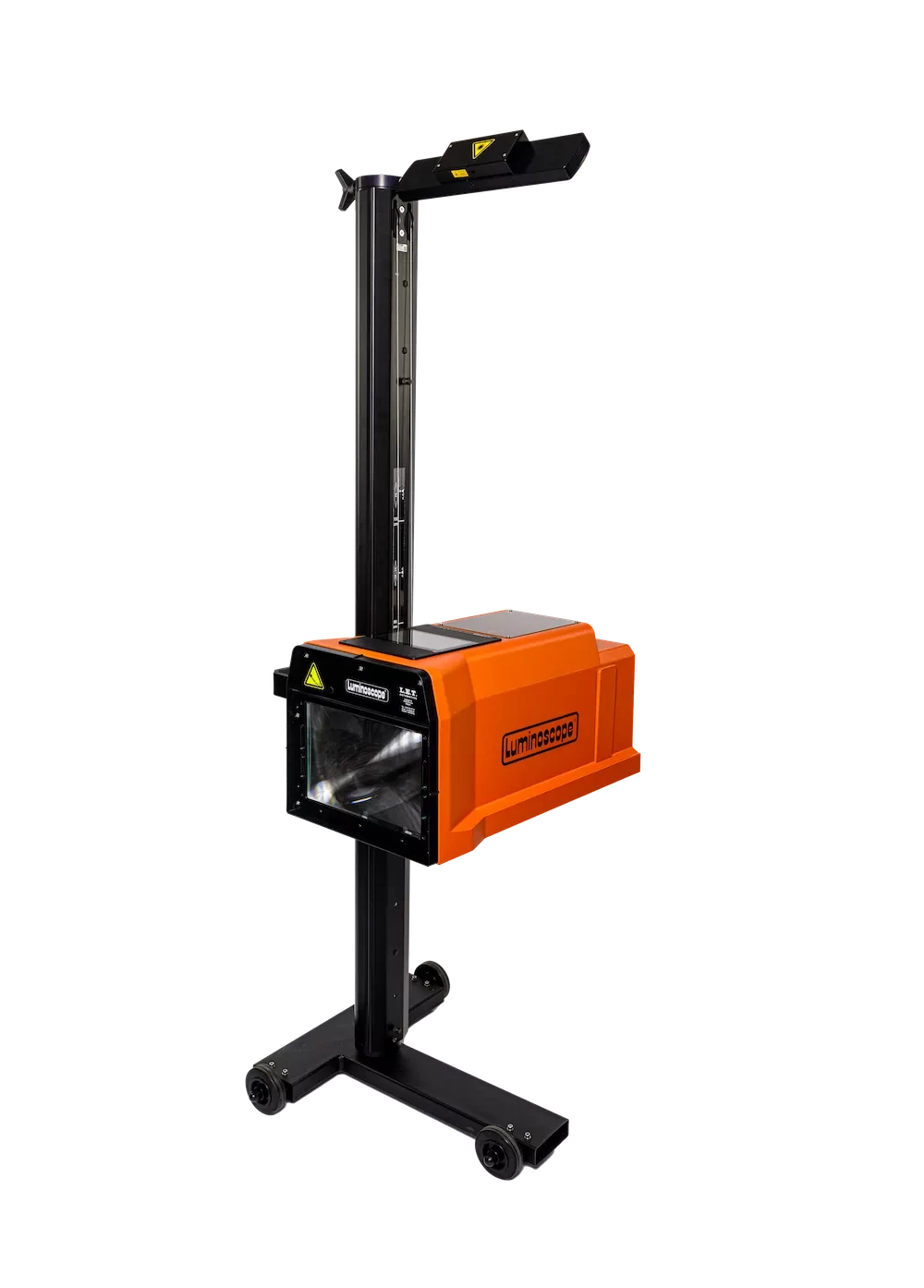

Luminoscope® EXPERT:
de premium koplamptester
De Luminoscope® EXPERT (PLA 35) is een hoogtechnologisch, elektronisch koplampafstelapparaat zoals gebruikt in de Belgische autokeuring.
Deze koplamptester is een rechtstreekse afgeleide van onze industriële toestellen en voldoet aan de hoge precisie-eisen zoals ze door de automobielfabrikanten opgelegd worden. De Luminoscope® EXPERT (PLA 35) koplamptester kan zowel dimlichten, grootlichten als mistlichten controleren en ondersteunt elk lichttype: xenon, halogeen, bi-elliptisch, led en Matrix-ledkoplampen.
Algoritmes voor het afregelen/controleren van ECE, SAE en Japanse koplampen (dimlicht, grootlicht en mistlicht) van elk type:
xenon, halogeen, bi-elliptisch, led, Matrix-ledkoplamp
Uniek meetalgoritme dat zelf het type koplicht kan identificeren en zodoende toepasbaar op elk merk en type licht.
Gebruiksvriendelijk 7” touchdisplay voor eenvoudige bediening van het toestel en visualisatie van de licht/donkergrens (cut-off-line) op het lichtbeeld
Buitengewoon korte startup- en cyclustijd
Intelligente camerasysteem (in-house ontwikkeld) voor real-time visualisatie van de koplamp tijdens het afregelen
Bediening op afstand van het toestel op gsm, tablet en PC via VNC
Gratis software-updates met de laatste koplampprofielen
Uniek positiecontrolesysteem centreert de Luminoscope® EXPERT voor de lichtbundel
Zowel voor links- als rechtsbestuurde voertuigen.
Standaard robuuste uitlijnspiegel (met optioneel een 110° groene lijnlaser met timerfunctie) voor uitlijning ten opzichte van het voertuig
Koplampafregelapparaat op rails of rubberwielen
Vloerhelling instelbaar voor iedere testzone (ter compensatie van de voertuighelling)
Extra grote lens
(27,5 x 18,0 centimeter) concentreert de lichtstralen zonder optische vervorming
Roteerbare kolom voor de loodrechte uitlijning van het optisch meetblok ten opzichte van het voertuig
Oplaadbare batterij (inclusief lader)
Wifi, USB, Bluetooth®, RS232, Ethernet (optioneel), HDMI (optioneel)
voor communicatie met externe apparaten
Optionele ergonomisch hendel voor het eenvoudig instellen van de spiegel of lijnlaser.
Optioneel 15” touchdisplay op de kolom
Optionele gereedschapshouder
| Meetbereik | 230 – 1500 mm |
| Meettolerantie | ± 1 cm/10m (0,1%) |
| Meetprecisie | 1 mm/10m (0,01%) |
| Lichtintensiteitsmeting | 0 – 250 kcd |
| Afmetingen | 695x670x1820 mm |
| Gewicht | ≈ 50 kg |
| Voedingsspanning | 12 VDC (≥ 3 A) |
| Connectiviteit | WiFi, USB, Bluetooth®, RS232, Ethernet (optioneel), HDMI (optioneel) |
| Varianten | Double Rail (DR), Single Rail (SR), No Rail (NR) |
| Opties | Lijnlasermodule (110°) met timerfunctie, ergonomische hendel, werktuighouder, 15” touchdisplay aan de kolom, stofhoes |
Wat is het verschil tussen de Luminoscope® EXPERT en de Luminoscope® PRO?
De Luminoscope® EXPERT (PLA 35) en de Luminoscope® PRO (SLA 40) situeren zich qua functionele eigenschappen op het eerste zicht dicht bij elkaar. Toch zijn ze niet identiek, integendeel. De Luminoscope® EXPERT heeft een aantal unieke kwaliteiten en mogelijkheden die hem een eind boven de Luminoscope® PRO laten uitstijgen.
De Luminoscope® EXPERT is de absolute topper uit ons gamma. Ergonomischer, sneller, preciezer en met een aantal technische opties en mogelijkheden die elders niet of amper voorkomen. De Luminoscope® EXPERT is een uniek toestel, het neusje van de zalm en de beste garantie op een vlotte, makkelijke en gestroomlijnde verwerking van correcte data.
Eigenschap |
Pro |
Expert |
Eigenschap:Bouwkwaliteit |
Pro:A |
Expert:A+ |
Eigenschap:Ergonomische hendel voor het eenvoudig instellen van de spiegel of lijnlaser |
Pro:/ |
Expert:Optioneel |
Eigenschap:Bediening op afstand van het toestel op gsm, tablet en PC |
Pro: |
Expert: |
Eigenschap:Ergonomie comfort level |
Pro:A |
Expert:A+ |
Eigenschap:Robuuste uitlijnspiegel |
Pro:/ |
Expert:Inclusief |
Eigenschap:Lijnlaser |
Pro:110° |
Expert:Optioneel: 110°, met geïntegreerde timer-functie |
Eigenschap:Bluetooth®-connectie en seriële connectie (RS232) |
Pro:/ |
Expert: |
Eigenschap:Communicatiemogelijkheden |
Pro:Wifi, USB |
Expert:Wifi, USB, Bluetooth®, RS232, Ethernet (optioneel), HDMI (optioneel) |
Eigenschap:In-house ontwikkelde cameramodule |
Pro:/ |
Expert: |
Eigenschap:Optioneel 15” touchdisplay op de kolom |
Pro:/ |
Expert: |
Luminoscope® VISUAL: de visuele koplamptester
De Luminoscope® VISUAL (SLA 7) is een gebruiksvriendelijke, optische koplamptester voor het snel en accuraat testen en afregelen van koplampen.
De Luminoscope® VISUAL is een breed inzetbare visuele koplamptester en heeft geen stroomvoorziening nodig.
Inkijkvenster met zicht op het projectiescherm met duidelijke markering voor eenvoudige visuele controle van de koplamp
Roteerbare kolom voor de loodrechte uitlijning van het optisch meetblok ten opzichte van het voertuig
Zowel voor links- als rechtsbestuurde voertuigen
Standaard groene lijnlaser (130°) voor uitlijning ten opzichte van het voertuig
Koplampafregelapparaat op rails of rubberwielen
Extra grote lens
(27,5 x 18,0 centimeter) concentreert de lichtstralen zonder optische vervorming
Robuuste plaatwerk behuizing
Geen stroomvoorziening nodig
Standaard uitgerust met een vast projectiescherm (FPS) met duidelijke opdruk om de inclinatie van de koplamp af te lezen
Optioneel bewegend projectiescherm (MPS) met draaiknop en schaalverdeling om het de inclinatie van de koplamp eenvoudig te meten
Optionele inclineerbare inkijkspiegel (TLM), zodat het koplampbeeld op het projectiescherm vanaf de achterkant van het toestel zichtbaar is
Optionele luxmeter voor het meten van de lichtintensiteit (LIM)
Optionele gereedschapshouder
Optionele stofhoes
| Meetbereik | 230 – 1300 mm |
| Meettolerantie | Visueel |
| Meetprecisie | Visueel |
| Lichtintensiteitsmeting | 0 – 215 kcd |
| Afmetingen | 630x570x1602 mm |
| Gewicht | ≈ 45 kg |
| Voedingsspanning | n.v.t. |
| Connectiviteit | n.v.t. |
| Varianten | Double Rail (DR), Single Rail (SR), No Rail (NR) |
| Opties | Luxmeter voor het meten van de lichtintensiteit (LIM), inclineerbare inkijkspiegel (TLM), beweegbaar projectiescherm (MPS), gereedschapshouder, stofhoes |
Luminoscope® VISUAL:
de visuele koplamptester
De Luminoscope® VISUAL (PLA 5) is een gebruiksvriendelijke, optische koplamptester voor het snel en accuraat testen en afregelen van koplampen.
De Luminoscope® VISUAL is een breed inzetbare visuele koplamptester en heeft geen stroomvoorziening nodig. Met de regelbare optische meetkop kan u het toestel zelfs op niet genivelleerde vloeren gebruiken, ongeacht het gebruik van rails of rubber wielen.
Inkijkvenster met zicht op het projectiescherm met duidelijke markering voor eenvoudige visuele controle van de koplamp
Roteerbare kolom voor de loodrechte uitlijning van het optisch meetblok ten opzichte van het voertuig
Zowel voor links- als rechtsbestuurde voertuigen.
Inclusief lichtmeter voor de lichtintensiteit
Standaard robuuste uitlijnspiegel (met optioneel een 110° groene lijnlaser met timerfunctie) voor uitlijning ten opzichte van het voertuig
Koplampafregelapparaat op rails of rubberwielen
Extra grote lens
(27,5 x 18,0 centimeter) concentreert de lichtstralen zonder optische vervorming
Geen stroomvoorziening nodig
Met verstelbaar optisch blok om de tester waterpas te stellen ten opzichte van de koplamp
Optionele ergonomisch hendel voor het eenvoudig instellen van de spiegel of lijnlaser
Optionele inclineerbare inkijkspiegel, zodat het koplampbeeld op het projectiescherm vanaf de achterkant van het toestel zichtbaar is
Optionele gereedschapshouder
| Meetbereik | 230 – 1500 mm |
| Meettolerantie | Visueel |
| Meetprecisie | Visueel |
| Lichtintensiteitsmeting | 0 – 125 kcd |
| Afmetingen | 695x670x1820 mm |
| Gewicht | ≈ 45 kg |
| Voedingsspanning | n.v.t. |
| Connectiviteit | n.v.t. |
| Varianten | Double Rail (DR), Single Rail (SR), No Rail (NR) |
| Opties | Lijnlasermodule (110°) met timerfunctie, ergonomische hendel, inclineerbare inkijkspiegel, werktuighouder, stofhoes |
Luminoscope® AUTOMATIC:
gemotoriseerde koplamptester voor automatische koplampinspectie
De Luminoscope® AUTOMATIC (SAM 2035) is een gemotoriseerd, robuust, universeel, volautomatisch en cameragestuurd koplampcontroleapparaat met een specifieke focus op detectie en identificatie van defecte of slecht gepositioneerde koplampen.
Deze koplamptester voldoet aan de hoogste industriële precisie-eisen om een correcte koplampinspectie te verrichten. De Luminoscope® AUTOMATIC (SAM 2035) zoekt de koplamp volledig autonoom, om het inspectieproces compleet zonder manuele interventie uit te voeren.
Volautomatisch koplamp-testsysteem
Uniek positiecontrolesysteem centreert de Luminoscope® AUTOMATIC voor de lichtbundel
Automatische detectie van hoogte en links/rechts door gebruik van zoekzones
Algoritmes voor het afregelen/controleren van ECE, SAE en Japanse koplampen (dimlicht, grootlicht en mistlicht) van elk type:
xenon, halogeen, bi-elliptisch, led, Matrix-ledkoplamp
Uniek meetalgoritme dat zelf het type koplicht kan identificeren en zodoende toepasbaar op elk merk & type licht
Gebruiksvriendelijk 7” touchdisplay voor eenvoudige bediening van het toestel en visualisatie van de licht/donkergrens (cut-off-line) op het lichtbeeld
Buitengewoon korte startup- en cyclustijd
Intelligent camerasysteem voor real-time visualisatie van de koplamp tijdens het afregelen
Heavy duty-rails voor in/op de betonvloer, volledig verstelbaar voor perfecte nivellering
Zowel voor links- als rechtsbestuurde voertuigen.
Extra grote lens
(27,5 x 18,0 centimeter) concentreert de lichtstralen zonder optische vervorming
Laagspanning voeding 24VDC.
Optioneel voedingskast te verkrijgen.
RS 232-interface voor overdracht van testresultaten naar een gegevensverwerkingseenheid (hostcomputer)
WiFi, USB
voor communicatie met externe apparaten
| Meetbereik | 280 – 1200 mm |
| Meettolerantie | ± 1 cm/10m (0,1%) |
| Meetprecisie | 1 mm/10m (0,01%) |
| Lichtintensiteitsmeting | 0 – 250 kcd |
| Afmetingen | 675x792x1713 mm, 675x792x2096 mm (met lampentoren) |
| Gewicht | ≈ 75 kg |
| Voedingsspanning | 24 VDC |
| Connectiviteit | WiFi, USB, Bluetooth®, RS232, Ethernet |
| Varianten | Double Rail (DR) |
| Opties | Voedingskast met 24 VDC voeding, lampentoren groen/rood of groen/rood/buzzer, bijkomende noodstop |
